سامانه نازل گرم
-

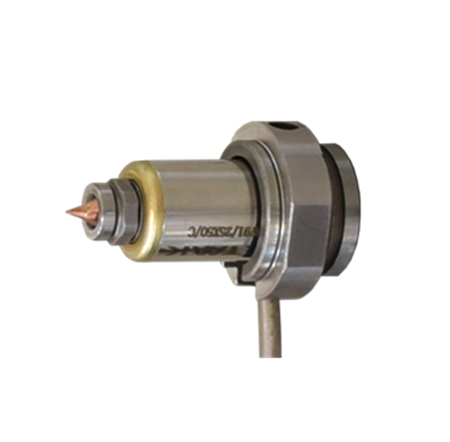

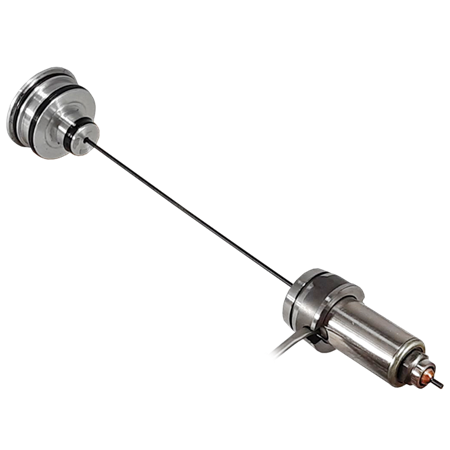

شیر سوزنی (هوای فشرده) D566
● سامانه های شیر سوزنی ابزاری مهم در کنترل فرآیند تزریق گرم است. این شیرها با باز و بسته کردن مدخل نازل ویژگی های برجسته ای به قطعات تولیدی و فرآیند می دهد. برخی از ویژگی های این سیستم عبارتند از:
1 ) اطمینان از سرریز نشدن ناخواسته مواد به حفره.
2 ) قطع ارتباط مواد داخل نازل با قطعه.
3 ) امکان دستیابی به سطوح با کیفیت تر قطعه.
4 ) مخفی تر شدن اثر تزریق.
5 ) امکان حذف سردجوشی در قطعات بزرگ که با چند نازل پُر می شوند.
6 ) دستیابی به کیفیت مطلوب برای قطعات بزرگ و پیچیده با امکان انتخاب ترتیب و ایجاد توالی در باز و بسته کردن نازل ها.
7 ) کاهش فشار تزریق
8 ) کاهش زمان تزریق -

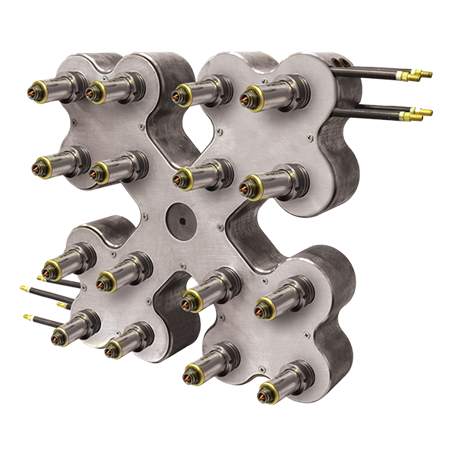

بلوک تقسیم H52401
● جنس : 1.2312
● ویژگیها و مزایا:
1 ) طراحی متقارن با مسیر مساوی تزریق از راهگاه اصلی تا هر یک از حفرهها حتی در آرایش خطی یا با تعداد حفره بالا.
2 ) جانمایی بهینه در ورودی و خروجی المنتهای حرارتی برای امکان سر بندی ایمن آنها.
3 ) توزیع حرارت یکنواخت در بلوک اندازهگیری و کنترل دما در عمق بلوک.
4 ) بکارگیری روش های جدید و بهینه در مسدود سازی و تغییر مسیر مواد با قابلیت اعتماد بالا.
5 ) تعامل نزدیک کارشناسان ستاک با مشتری برای رسیدن به بهترین طرح. -
بلوک تقسیم H52411
● جنس : 1.2312
● ویژگیها و مزایا:
1 ) طراحی متقارن با مسیر مساوی تزریق از راهگاه اصلی تا هر یک از حفرهها حتی در آرایش خطی یا با تعداد حفره بالا.
2 ) جانمایی بهینه در ورودی و خروجی المنتهای حرارتی برای امکان سر بندی ایمن آنها.
3 ) توزیع حرارت یکنواخت در بلوک اندازهگیری و کنترل دما در عمق بلوک.
4 ) بکارگیری روش های جدید و بهینه در مسدود سازی و تغییر مسیر مواد با قابلیت اعتماد بالا.
5 ) تعامل نزدیک کارشناسان ستاک با مشتری برای رسیدن به بهترین طرح.
نکته: حداقل فاصله c برابر با d در D537 می باشد.
کاتالوگ فصل کاتالوگ فصل -
بلوک تقسیم H52402
● جنس : 1.2312
● ویژگیها و مزایا:
1 ) طراحی متقارن با مسیر مساوی تزریق از راهگاه اصلی تا هر یک از حفرهها حتی در آرایش خطی یا با تعداد حفره بالا.
2 ) جانمایی بهینه در ورودی و خروجی المنتهای حرارتی برای امکان سر بندی ایمن آنها.
3 ) توزیع حرارت یکنواخت در بلوک اندازهگیری و کنترل دما در عمق بلوک.
4 ) بکارگیری روش های جدید و بهینه در مسدود سازی و تغییر مسیر مواد با قابلیت اعتماد بالا.
5 ) تعامل نزدیک کارشناسان ستاک با مشتری برای رسیدن به بهترین طرح. -
بلوک انتقال مرکز H52410
● جنس : 1.2312
● ویژگیها و مزایا:
1 ) طراحی متقارن با مسیر مساوی تزریق از راهگاه اصلی تا هر یک از حفرهها حتی در آرایش خطی یا با تعداد حفره بالا.
2 ) جانمایی بهینه در ورودی و خروجی المنتهای حرارتی برای امکان سر بندی ایمن آنها.
3 ) توزیع حرارت یکنواخت در بلوک اندازهگیری و کنترل دما در عمق بلوک.
4 ) بکارگیری روش های جدید و بهینه در مسدود سازی و تغییر مسیر مواد با قابلیت اعتماد بالا.
5 ) تعامل نزدیک کارشناسان ستاک با مشتری برای رسیدن به بهترین طرح. -
واشر فاصله انداز D552
● جنس: 3.7165
. ضریب انتقال حرارت: 7.1 W/mK
. سختی: 250HB
● جنس: 1.1191
. ضریب انتقال حرارت: 15.1 W/mK
. سختی:
. 45±2HRC -
واشر فاصله انداز D553
● جنس: 3.7165
. ضریب انتقال حرارت: 7.1 W/mK
. سختی: 250HB
● جنس: 1.1191
. ضریب انتقال حرارت: 15.1 W/mK
. سختی:
. 45±2HRC -

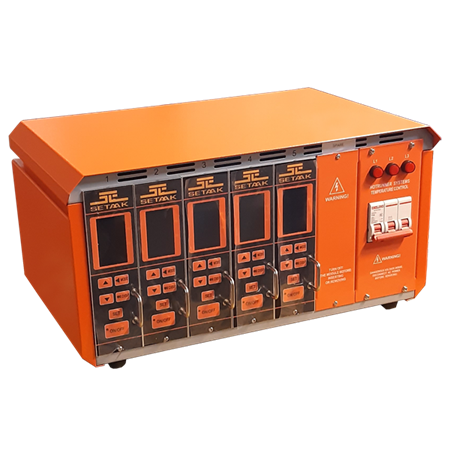

کنترلر دما C04
● تعداد کانال: 1 تا 36
● دامنه دمای کنترل: 0 تا °450 سانتیگراد
● حداکثر توان خروجی به ازای هرکانال: 3KW
● نوع ترموکوپل: J,K
● نوع کنترل: PID
● داراي کارت رابط ( اينترفيس ) با طراحي ويژه براي جلوگيري از آسيب و سوختن.
● اعلام اخطار سيم بندي و اتصال غلط ، بجاي سوختن ترموکوپل مانند آنچه که در کنترلرهاي قديمي رخ مي دهد.
● امکان اختصاص شماره به هر کانال کنترلر.
● استفاده از نمادهاي متنوع براي اعالم وضعيت هر کانال(کاربری آسان).
● نمايشگر LCD با امکان تنظيم رنگ و شدت نور. -
کنترلر توالی تزریق SCO7
● تعداد کانال: 1 تا 24
● عملکرد کنترل : دستی/ خودکار
● دامنه زمان:
0-999.9s / 0-99.99s
